Cablu AUX-IN pentru R50-R53

Scrie răspuns
Avatar utilizator
adrian
Veteran
Mesaje: 3559
Membru din: Joi Apr 15, 2010 2:50 pm
Localitate: Calarasi,Targu mures

Cablu AUX-IN pentru R50-R53

Mesaj de adrian »

Deschid un topic nou pentru cei care vor sa-si faca singuri cablul Aux-in la R50 si R53,incepand cu anul de fabricatie sept. 2002.
Materiale necesare:
1bc. priza mama stereo Φ3,5
1bc. rezistenta 300KΩ
2 bc. condensator 0,22μF
Cablu 2 fire +ecranaj-lungime cat doresti, eu am folosit 1m.(am cumparat un cablu lung cu conectori de aux. si i-am taiat conectorii, am ramas cu cablul)
1 bc. conector provenit de la instalatia electrica la radio Audi(an fabricatie 2001-2004) de la dezmembrari-cel albastru din poza.Cei care au NAVI, nu mai au nevoie de mufa, ea exista deja pe instalatie, dar are doar doua fire pentru NAVI, cele trei pentru Aux.-in trebuie adaugate.
Cost total materiale pentru 3 cabluri complete-10 Ron.
Schema de executie cablu este aceasta :
schema executie.jpg
schema executie.jpg (7.19 KiB) Vizualizat de 5948 ori

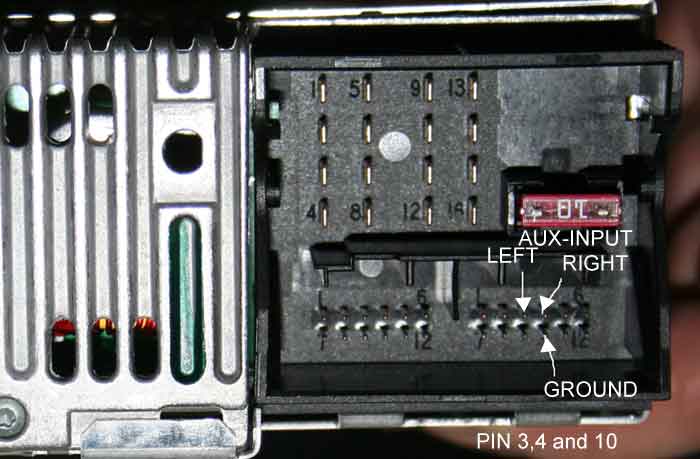

Schema de conectare la Autoradio este asta:
conectare la radio.jpg
respectiv Pin 3-stanga,Pin 4- dreapta,Pin10-comun.

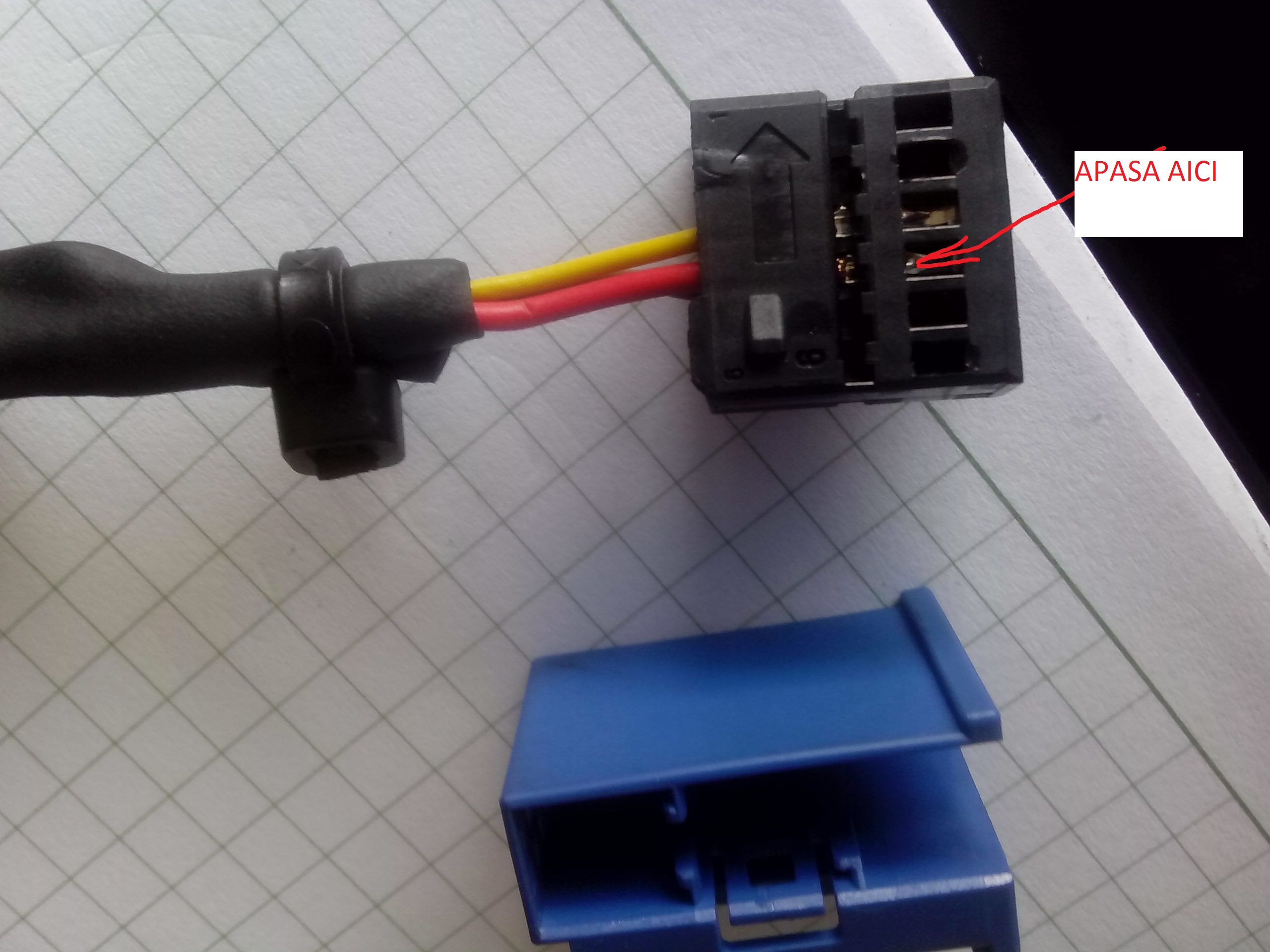

Mufa de la dezmembrari trebuie reconfigurata, nu gasesti cu pinii acolo unde vrei tu,se scoate partea neagra din conector si papucii din interior se scot prin apasarea ciocului de blocare.
Adica asa:
repozitionare pini. 3jpg.jpg
Cine nu are asa conector se poate conecta direct cu papuci miniatura cumparati din magazinul de unde cumperi si rezistenta si condensatorii, dar trebuie izolati sa nu faca scurt intre ei.

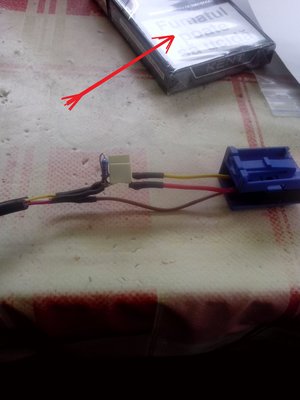

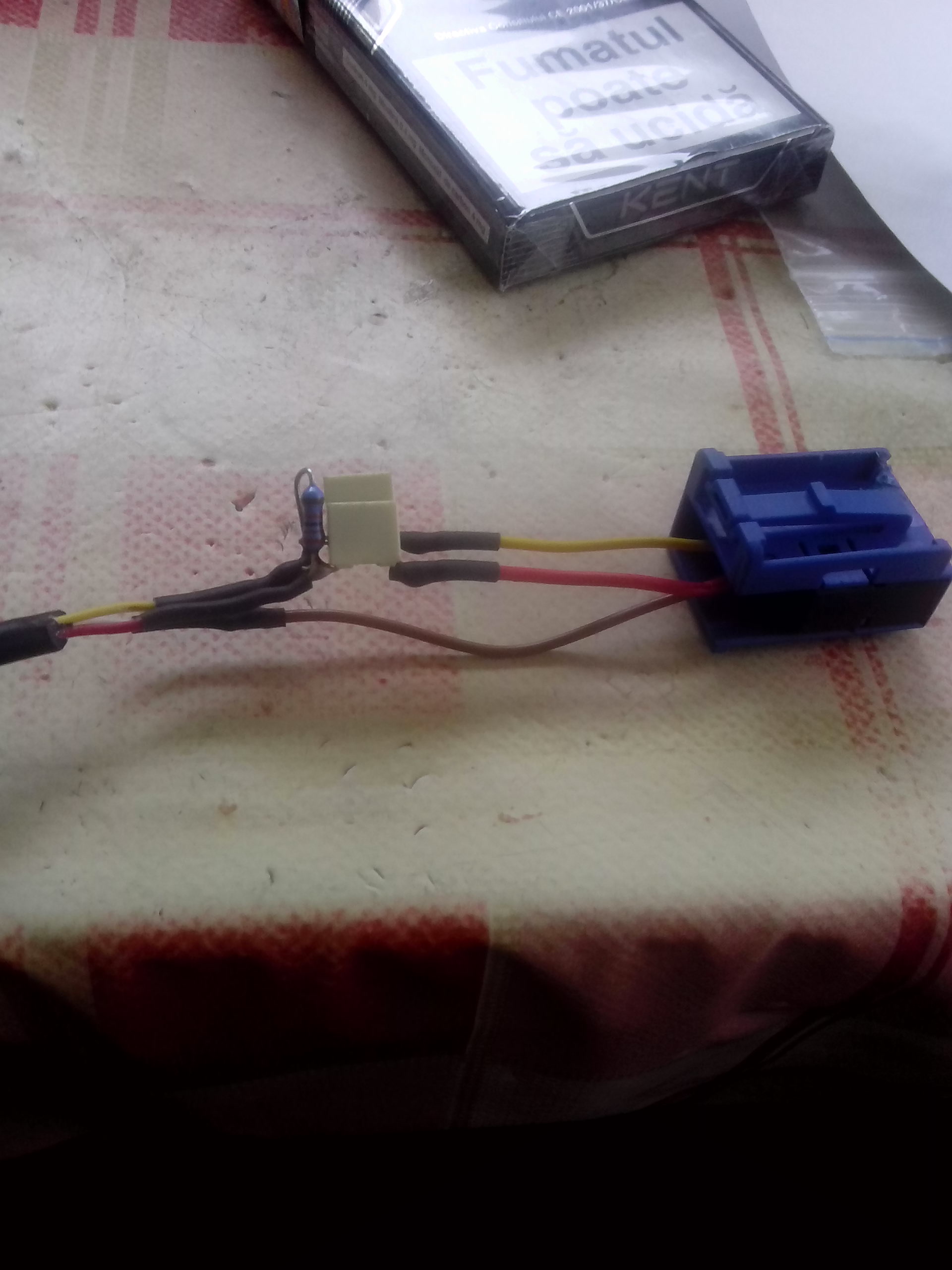

Asa arata cablul fara izolatie intre piesele electronice:
Izolarea am facut-o cu tub termocontractil, se gaseste deasemenea la magazinul cu pricina.

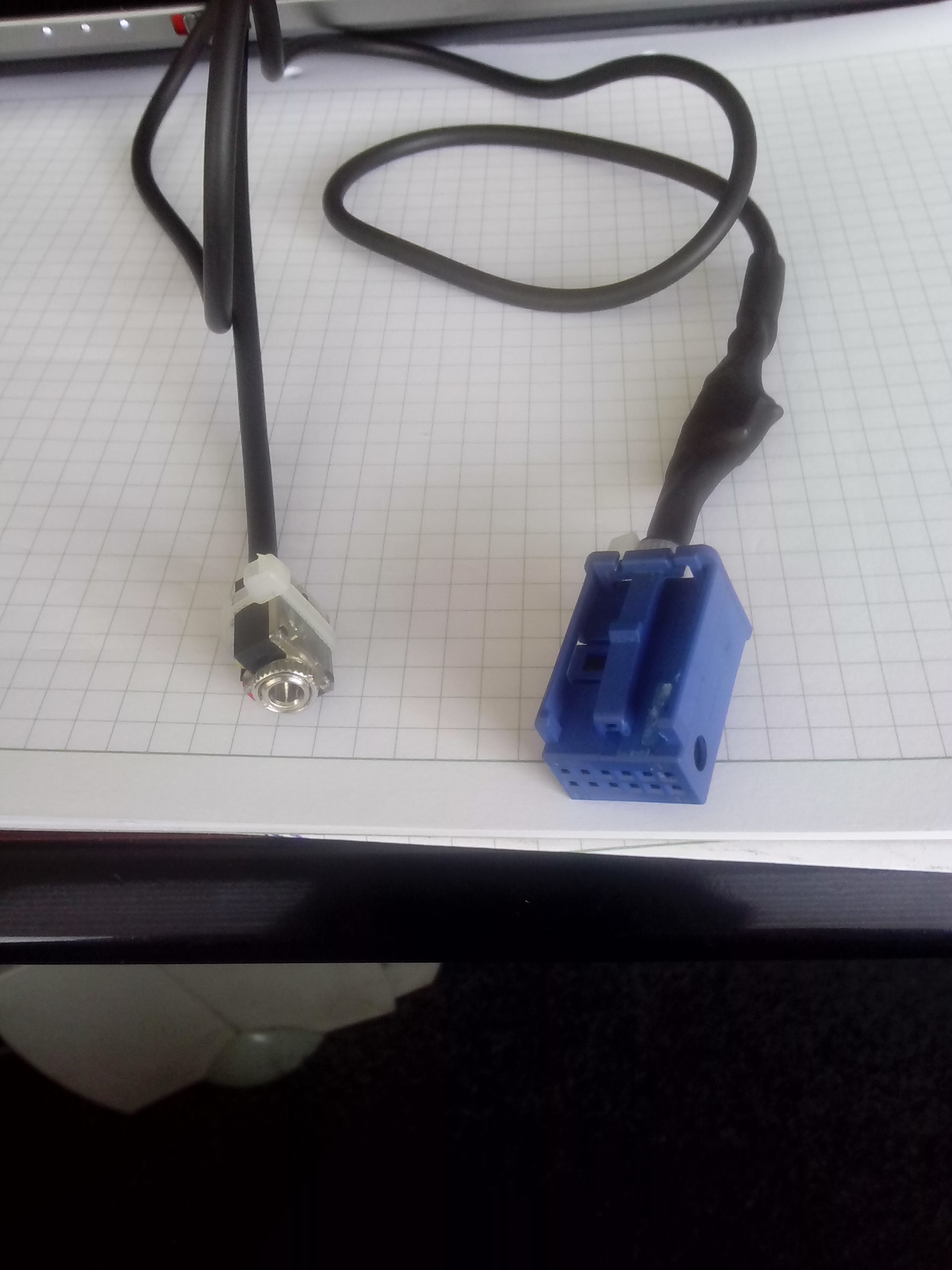

Final, cam asa:
In weekend fac montajul si proba.
Real motors need forced induction

Nobody's perfect but if you drive a MINI Cooper F54 with B47 engine ,you're pretty damn close
Petrol is for cleaning tools, with Diesel we make Power

Avatar utilizator
cristi o'RAL
Moderator
Mesaje: 7295
Membru din: Lun Iul 13, 2009 2:02 pm
Localitate: Bucuresti
Contact:

Re: Cablu AUX-IN pentru R50-R53

Mesaj de cristi o'RAL »

ce frumos... cu varnish, ca la carte :)
fbi special agent dale b. COOPER

Intalnirea anuala a entuziastilor MINI ---> myMINI Days ---> http://www.facebook.com/myminidays


Imagine

Susala_lucian
Viteza 4
Mesaje: 308
Membru din: Dum Feb 16, 2014 3:45 pm
Localitate: Slatina

Re: Cablu AUX-IN pentru R50-R53

Mesaj de Susala_lucian »

Tssss.....!!! Arde!!! Prea tare! Multumim! :lol:
21 BBN

Avatar utilizator
adrian
Veteran
Mesaje: 3559
Membru din: Joi Apr 15, 2010 2:50 pm
Localitate: Calarasi,Targu mures

Re: Cablu AUX-IN pentru R50-R53

Mesaj de adrian »

Susala_lucian scrie:Tssss.....!!! Arde!!! Prea tare! Multumim! :lol:
Din pacate am stercurat un mesaj subliminal -absolut neintentionat-aici(arde bine):
mesaj subliminal.jpg
Real motors need forced induction

Nobody's perfect but if you drive a MINI Cooper F54 with B47 engine ,you're pretty damn close
Petrol is for cleaning tools, with Diesel we make Power

Avatar utilizator
adrian
Veteran
Mesaje: 3559
Membru din: Joi Apr 15, 2010 2:50 pm
Localitate: Calarasi,Targu mures

Re: Cablu AUX-IN pentru R50-R53

Mesaj de adrian »

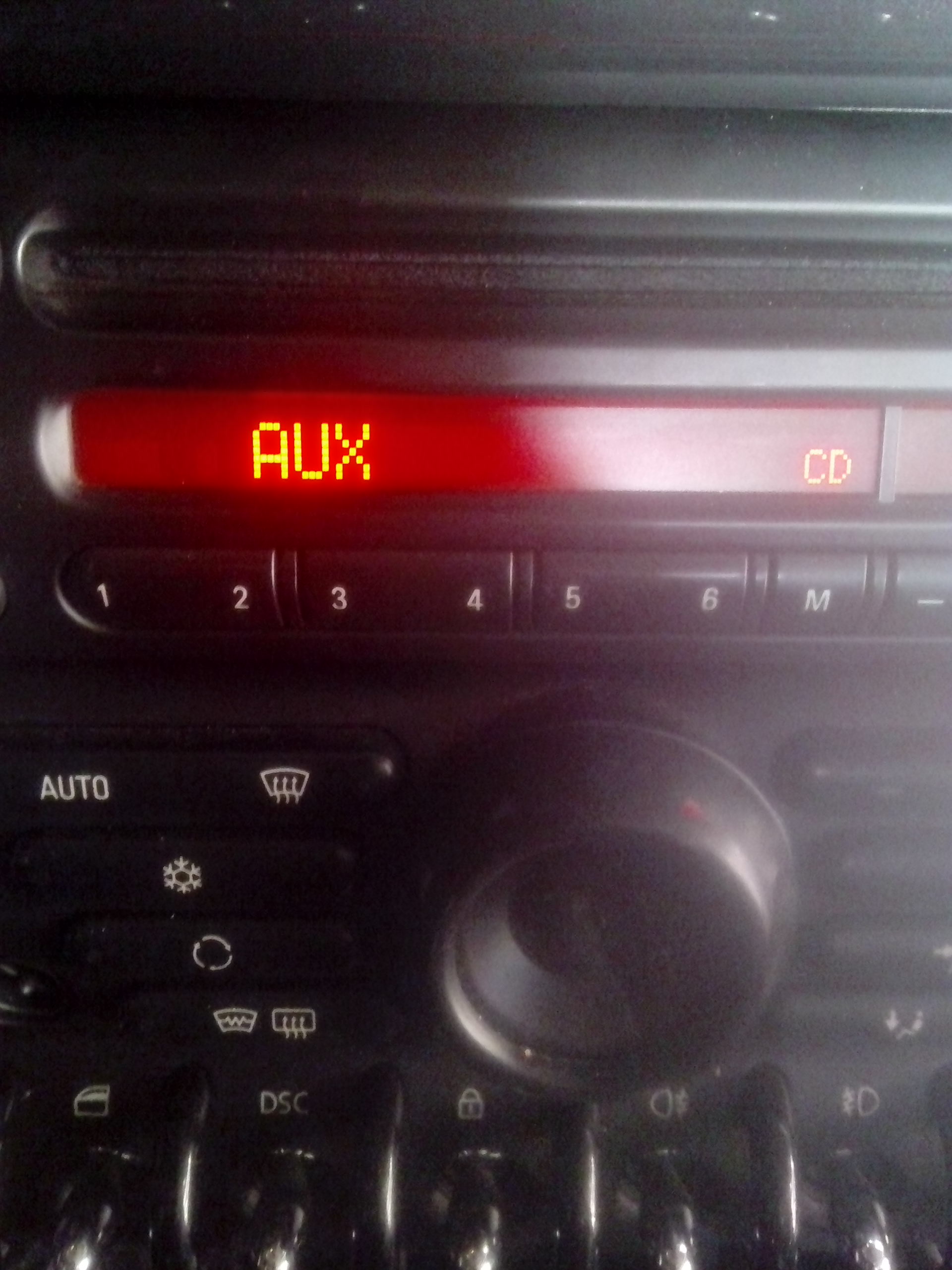

Dupa ceva timp revin cu update-s-a rezolvat, merge superbine,aici dovada,testat pe un MP3 Player.Am un cablu disponibil, testat, care merge, pentru doritori, primul inscris este primul servit.
